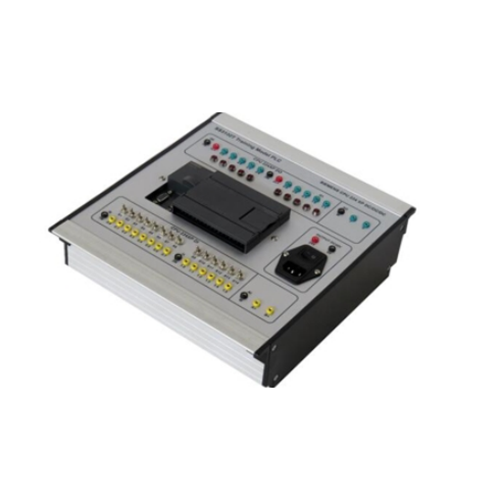

MR055E Treinamento em Modelo de PLC Didático, Solução de Problemas em Equipamentos, Treinamento em Habilidades Elétricas 1. Visão Geral do Produto 1.1 Visão Geral Este dispositivo de treinamento inclui o Siemens S7-200cpu224XP. Através de experimentos relacionados, você poderá se familiarizar com o uso básico e os métodos de programação do CLP S7-200, bem como com o uso do software de programação. Cultive o conhecimento e as habilidades correspondentes dos alunos, sendo adequado para o ensino profissionalizante superior, técnico-profissionalizante, técnico-profissionalizante e para a avaliação do treinamento de habilidades em escolas técnicas e profissionais. 1.2 Características (1) Entrada e saída do módulo CLP: Todos os terminais são conectados ao painel através do terminal adaptador e conectados usando a linha de teste K2. (2) O circuito e o dispositivo experimental são totalmente equipados e podem ser usados em conjunto para complementar o conteúdo de treinamento de vários cursos. (3) O módulo CLP utiliza o módulo Siemens cpu224XP, fornecendo 14 entradas digitais, 10 saídas transistorizadas (DC24V), 2 entradas analógicas e 2 saídas analógicas. (4) A entrada do CLP pode simular o estado da entrada digital através da operação de chaveamento. (5) O cabo de programação USB-PPI está conectado ao computador. (6) A plataforma de treinamento possui um bom sistema de proteção de segurança. 2. Parâmetros de desempenho (1) Potência de entrada: sistema monofásico de três fios 220V±10% 50Hz (2) Dimensões: 297mm × 270mm × 80mm (3) Capacidade da máquina: <1KVA (4) Peso: <100kg (5) Condições de trabalho: temperatura ambiente -10 °C ~ +40 °C Umidade relativa <85% (25 °C) 3. Composição do produto (1): Saída transistorizada do CLP (saída DC24V) (2): Saída analógica do CLP (3): Módulo do CLP (4): Saída digital do CLP (5): Potência total do CLP e saída DC24V do CLP (6): Entrada analógica do CLP 3.1 Saída transistorizada do CLP O módulo contém 10 saídas transistorizadas e os LEDs indicam o estado da saída. 3.2 Saída analógica do CLP Este módulo contém 2 saídas analógicas. 3.3 Módulo do CLP Este módulo contém o módulo DC/DC/DC Siemens CPUS7-200 224XP. Ele contém 14 entradas digitais, 10 saídas transistorizadas (DC24V), 2 entradas analógicas e 2 saídas analógicas. 3.4 Entrada digital do CLP O módulo contém 14 entradas digitais que podem ser usadas para simular o estado da entrada digital por meio de uma chave. 3.5 Alimentação total do CLP e saída CC 24V do CLP A alimentação do módulo é de entrada CA 220V e a fonte de alimentação CC 24V integrada fornece energia ao CLP. As tomadas com interruptores e fusíveis são seguras e confiáveis. 3.6 Entrada analógica do CLP Este módulo contém 2 entradas analógicas. 3.7 Dispositivos complementares (1) Cabo de programação USB-PPI (1 unidade) (2) CD com software de programação do CLP (1 unidade) (3) Cabo de alimentação (1 unidade) (4) Fusíveis de 10A (10 unidades) (5) 1 LED indicador amarelo, 1 LED indicador verde, 1 LED indicador vermelho (6) Manual em inglês (1 unidade) (7) Cabo de teste de 2mm (25 unidades) (8) Terminais de 2mm (3 unidades)
