No.MR482E
MR482E Conjunto de Equipamentos "Teoria de Circuitos Elétricos" - Equipamentos Didáticos - Recursos Educacionais - Equipamentos para Laboratório de Engenharia Elétrica

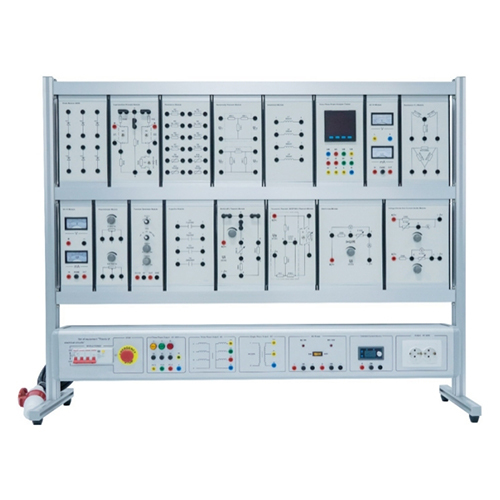

MR482E Conjunto de Equipamentos "Teoria de Circuitos Elétricos" - Equipamentos Didáticos - Recursos Educacionais - Equipamentos para Laboratório de Engenharia Elétrica I. Visão Geral do Produto 1.1 Visão Geral O kit de equipamentos "Teoria de Circuitos Elétricos" é um conjunto de equipamentos experimentais especialmente desenvolvido para o ensino de disciplinas como "Teoria Básica de Engenharia Elétrica" e "Tecnologia Elétrica". Adota um conceito de design avançado, e os painéis experimentais podem ser livremente substituídos para se adaptarem a diferentes requisitos de treinamento. Os instrumentos experimentais possuem alta precisão, e todos os instrumentos de potência e medição são equipados com sistemas confiáveis de proteção de segurança pessoal para garantir a segurança de uso. Este dispositivo de treinamento prático é adequado para o ensino de diversas disciplinas, possui boa expansibilidade e pode ser estendido a outros conteúdos de treinamento. A parte frontal da caixa de circuitos experimentais é equipada com diagramas esquemáticos e símbolos para ajudar os alunos a compreender melhor o projeto de circuitos. O circuito experimental é projetado no modo de circuito unitário, e cada circuito unitário é construído com base em princípios básicos de circuitos para facilitar o domínio de diversos conteúdos de treinamento em eletricidade pelos alunos. Em resumo, o kit de equipamentos "Teoria de Circuitos Elétricos" é um conjunto abrangente, seguro, confiável e fácil de usar de equipamentos de ensino experimental de eletricidade que pode atender às necessidades de ensino de diversas disciplinas, ajudar os alunos a compreenderem profundamente os princípios de circuitos e aprimorar suas habilidades operacionais. 1.2 Características Design avançado: A bancada experimental adota conceitos de design avançados, e os painéis experimentais podem ser livremente substituídos para se adaptarem a diferentes requisitos de treinamento. Instrumentos de alta precisão: Os instrumentos experimentais possuem alta precisão, e todos os equipamentos e fontes de alimentação contam com sistemas confiáveis de proteção de segurança pessoal. Ampla aplicabilidade: É adequada para o ensino de disciplinas como "Teoria Básica de Engenharia Elétrica" e "Tecnologia Elétrica". Devido à sua boa capacidade de expansão, também pode ser utilizada para outros conteúdos de treinamento. Diagramas esquemáticos e símbolos claros: A parte frontal da caixa de suspensão experimental é equipada com diagramas esquemáticos e símbolos para auxiliar os alunos na melhor compreensão do projeto de circuitos. Modo de circuito unitário: O circuito experimental é projetado no modo de circuito unitário. Cada circuito unitário é construído com base em princípios básicos de circuitos, facilitando o domínio de diversos conteúdos de treinamento em eletricidade pelos alunos. II. Parâmetros de Desempenho Potência de entrada: trifásico, três fios, 220V±10%, 50Hz Peso: 86 kg Capacidade total da máquina: < 2,0 kVA Condições de operação: Temperatura ambiente: -10℃ a +40℃ Umidade relativa: <85% (25℃) Dimensões: 1400 mm * 520 mm * 1280 mm III. Lista de Componentes e Introdução Detalhada 3.1 Componentes Principais Número Nome 1 Caixa de suspensão do painel 2 Caixa de alimentação 3.2 Componentes da caixa de alimentação Número Nome 1 Disjuntor 2 Botão de emergência 3 Módulo de saída CA trifásico 380V 4 Módulo de saída CA trifásico 12V 5 Módulo de saída CA monofásico 5/12V 6 Módulo de saída CC 5/12V 7 Módulo de fonte de tensão constante CC ajustável 0-36V 8 Módulo de tomada europeia de seis pinos 3.3 Lista de configuração do equipamento Número Nome Quantidade Componente 1 500W Componente 1: Módulo de diodo 1 Componente 2: Módulo da Lei da Superposição 1 Componente 3: Módulo de resistor 1 Componente 4: Módulo da Lei da Reciprocidade 1 Componente 5: Módulo de indutor 1 Componente 6: Módulo analisador de potência trifásico 1 Componente 7: Módulo de teste de corrente e tensão CA 1 Componente 8: Módulo de substituição equivalente estrela-triângulo de resistor 1 Componente 9: Módulo de teste de corrente e tensão CC 1 Componente 10: Módulo de potenciômetro 1 Componente 11: Módulo gerador de funções 1 Componente 12 Módulo de capacitor 1 Componente 13 Módulo de Kirchhoff 1 Componente 14 Módulo das Leis de Thévenin e Norton 1 Componente 15 Módulo da Lei de Osr 1 Componente 16 Módulo de divisão de pressão e derivação 1 3.4 Acessórios Número Nome Quantidade 1 Cabo elétrico de 4 mm² com 1 metro, conector duplo, azul 2 2 Cabo elétrico de 4 mm² com 1 metro, conector duplo, verde 2 3 Cabo elétrico de 4 mm² com 1 metro, conector duplo, preto 10 4 Cabo elétrico de 4 mm², 1 metro, com duas pontas, vermelho 10 5 Cabo elétrico de 4 mm², 1 metro, com duas pontas, amarelo 10 6 Osciloscópio 1 7 Multímetro digital 1 8 Tomada de conversão 1 9 Regulador automático de tensão trifásico 1 IV. Lista de Experimentos Experimento 1 Verificação da Lei de Ohm Experimento 2 Características da Resistência Experimento 3 Características da Capacitância Experimento 4 Características do Indutor Experimento 5 Verificação da Lei de Kirchhoff Experimento 6 Verificação das características de divisão de tensão e derivação de corrente em resistores Experimento 7 Verificação da conversão equivalente estrela-triângulo em resistores Experimento 8 Potência Cálculo Experimento 9 Verificação do princípio da superposição Experimento 10 Verificação do Teorema de Thévenin e do Teorema de Norton Experimento 11 Verificação do Teorema da Reciprocidade Experimento 12 Equação de nó Experimento 13 Equação de laço
