Proteção por relés e automação de sistemas de energia elétrica. Equipamentos de laboratório educacional. Equipamentos de demonstração. Laboratório de instalações elétricas.
No.MR181E

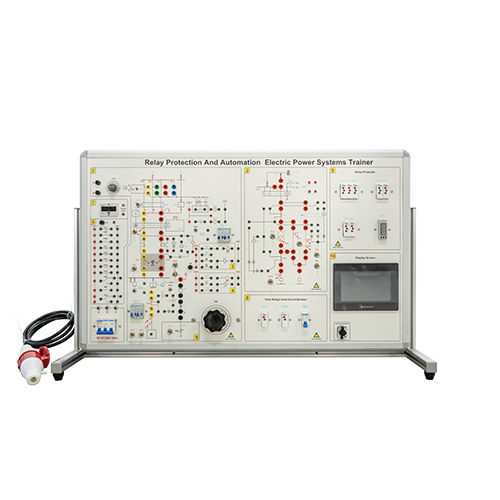

MR181E Proteção por relés e automação de sistemas de energia elétrica. Equipamentos de laboratório educacional. Equipamentos de demonstração. Laboratório de instalações elétricas.
MR181E Proteção por relés e automação de sistemas de energia elétrica. Equipamentos de laboratório educacional. Equipamentos de demonstração. Laboratório de instalações elétricas. 1. Introdução ao Equipamento 1.1 Visão Geral No contexto do rápido desenvolvimento econômico, a demanda por um fornecimento de energia estável está cada vez maior. Durante a operação das linhas de alimentação da rede elétrica, falhas imprevisíveis ocorrem frequentemente. Essas falhas são variadas, podendo ser falhas de desconexão ou falhas de curto-circuito causadas por plantas e animais próximos à rede elétrica. Diferentes falhas exigem diferentes soluções. Escolher a solução correta economiza tempo e dinheiro. O simulador de proteção de relés e sistemas de energia automatizados MR181E oferece uma variedade de experimentos para simular falhas, auxiliando os usuários na compreensão de diversos planos de resposta a falhas e soluções de automação. 1.2 Características 1. O equipamento possui excelente desempenho de aterramento, garantindo a segurança dos usuários. 2. O equipamento adota um design modular, permitindo a visualização clara das funções experimentais por meio dos módulos do dispositivo. 3. O dispositivo adota um design eletricamente integrado, que conecta todos os cabos elétricos do dispositivo à parte traseira, reduzindo consideravelmente o tamanho do dispositivo e permitindo que ele seja usado para experimentos em mais ambientes. 4. Os módulos experimentais são ricos, diversos e abrangentes, e você pode contar com um único dispositivo para entender todas as funções de proteção de relés. 2. Parâmetros técnicos Alimentação: trifásica de cinco fios AC380V Dimensões: 1180*550*890mm Peso: 105Kg Temperatura ambiente: -10℃～+40℃ Umidade relativa: <85% (25℃) 3. Lista de componentes e descrição detalhada 3.1 Componentes principais Nº Nome 1 Fusível (1A) 2 Potenciômetro 3 Fusível (2A) 4 Temporizador de inicialização 5 Disjuntor tripolar 6 Relé de sinal de pulso 7 Resistência de disco ajustável 8 Relé de temporização 9 Disjuntor térmico 10 Porta de comunicação 11 Relé de corrente (incluindo sobrecorrente e subcorrente) 12 Relé de subtensão 13 Tela sensível ao toque 3.2 Lista de configuração do equipamento Nº Nome Qtd. Componente 1 Tela sensível ao toque 1 Componente 2 Relé de sobrecorrente 5 Componente 3 Relé de subcorrente 2 Componente 4 Relé de subtensão 1 Componente 5 Relé temporizador 2 Componente 6 Interruptor de ar automático 2 Componente 7 Disjuntor térmico 1 Componente 8 Disjuntor tripolar 1 Componente 9 Resistor de disco ajustável 1 Componente 10 Temporizador de inicialização 1 Componente 11 Potenciômetro 1 3.3 Acessórios Nº Nome Qtd. 1 Cabo elétrico de segurança de 4 mm 10 2 Cabo de ligação em forma de U 20 3 Cabo elétrico de segurança de 2 mm 25 4 Cabo 1 5 CD de software 1 4. Lista de experimentos Experimento 1: Compreender as funções regionais da proteção por relés e treinar sistemas de energia automatizados. Experimento 2: Demonstrar o experimento de pesquisa sobre religamento automático da fonte de alimentação de reserva para linhas de alimentação. Experimento 3: Demonstrar o experimento de pesquisa sobre proteção contra corrente máxima em linhas de alimentação. Experimento 4: Demonstrar o experimento de pesquisa sobre corte instantâneo de corrente em linhas de alimentação. Experimento 5: Demonstrar o experimento de pesquisa sobre proteção contra corrente máxima em linha de alimentação radial de alimentação única. Experimento 6: Demonstrar o experimento de pesquisa sobre proteção diferencial longitudinal em linhas de alimentação. O Experimento 7 demonstra o experimento de pesquisa sobre proteção diferencial transversal de linhas de alimentação de energia. O Experimento 8 demonstra o experimento de pesquisa sobre proteção diferencial de transformadores. O Experimento 9 demonstra o experimento de pesquisa sobre proteção de corrente máxima de circuito de chaveamento automático. O Experimento 10 demonstra o experimento de pesquisa sobre proteção contra sobrecarga de circuito de disparo térmico de chaveamento automático. O Experimento 11 demonstra o experimento de pesquisa sobre religamento automático de linhas de alimentação de energia. O Experimento 12 demonstra o experimento de software de treinamento de treinamento de sistemas de energia automatizados e proteção por relés.
