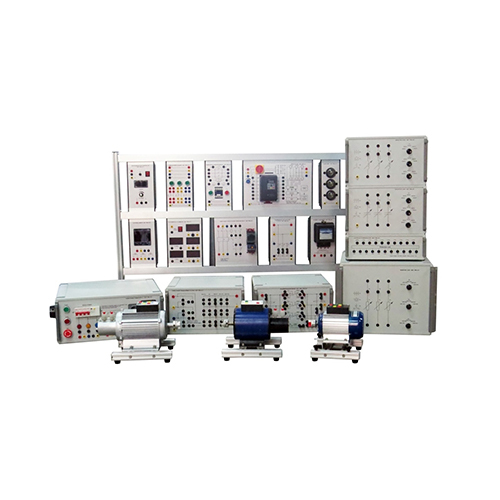

MR177E Sistema Experimental de Transmissão e Distribuição de Energia, Equipamento Educacional, Equipamento Demonstrativo, Laboratório de Instalação Elétrica 1. Visão geral do produto 1.1 Visão geral Utilizando o kit de treinamento para transmissão e distribuição de energia, é possível montar um sistema completo de transmissão e distribuição de energia. Desde transformadores com chaves de derivação até disjuntores e modelos de linhas de transmissão de 415V, incluindo terminações de linha com impedância de surto. Diversos experimentos podem ser realizados no sistema de transmissão e distribuição, incluindo operação sem carga de cargas naturais, curtos-circuitos assimétricos e bidirecionais, compensação em série e em paralelo de linhas de transmissão e conexão do ponto neutro. É adequado para o ensino e avaliação de habilidades em cursos técnicos, profissionalizantes e técnicos de nível médio. 1.2 Características (1) A plataforma de treinamento adota estrutura de perfil de alumínio e chapa metálica, com acabamento refinado, fácil de usar e resistente a danos. (2) O circuito experimental e a configuração dos dispositivos são completos, abrangendo o conteúdo de treinamento de diversos cursos. 2. Parâmetros de desempenho (1) Potência de entrada; AC380V±5% (2) Dimensões: 1510mm×400mm×950mm (3) Peso: <150kg (4) Condições de operação: temperatura ambiente -10℃～+40℃ umidade relativa ＜85% (25℃) 3. Composição do equipamento Transformador trifásico TL415KV ( 1) (2) Linha de transmissão modelo 415V ( 2) Unidade inversora ( 3) Fonte de alimentação trifásica ( 4) Resistor ( 5) Carga indutiva ( 6) Módulo contator de potência ( 7) Compensação de falha de aterramento ( 8) Carga capacitiva ( 9) Capacitor de linha de transmissão TL 415 KV ( 10) Controlador de tensão de excitação ( 11) Contator trifásico com relé de sobrecarga ( 12) Fonte de alimentação trifásica Medidor ( 13) Medidor de watt-hora ( 14) Painel de comutação analógica ( 15) Voltímetro CA e medidor CA ( 16) Módulo de lâmpada de carga ( 16) Motor assíncrono trifásico de gaiola de esquilo Gerador síncrono trifásico Gerador síncrono monofásico Ponte de conexão elétrica Cabo elétrico 4. Conteúdo do treinamento (1) Conexão de carga simétrica e assimétrica (2) Controle de tensão e frequência por meio da unidade inversora (3) Características do alimentador de transformador (4) Circuito RL na linha de transmissão (5) Circuito RC na linha de transmissão (6) Circuito RLC na linha de transmissão (7) Compensação de falha de aterramento e suas características (8) Controlador de tensão de excitação com motor-gerador (9) Características da tensão de geração de energia (10) Medição da potência de cada linha
