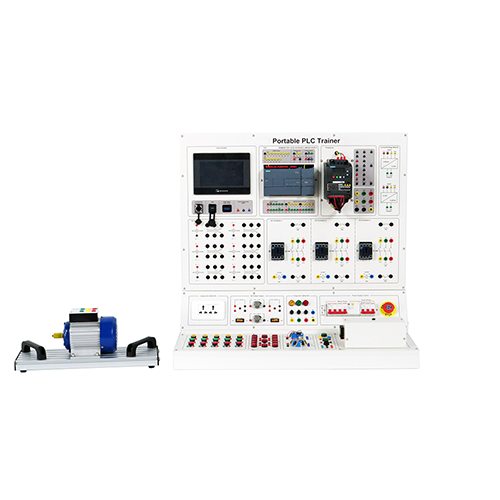

MR508E Equipamento portátil para treinamento vocacional em CLP, conjunto para sala de aula, bancada de trabalho elétrica 1. Introdução ao Produto 1.1 Descrição do Produto O produto consiste em uma tela sensível ao toque, módulo PLC, conversor de frequência, relé intermediário, contator CA, transmissor de temperatura, motor, etc. Ele pode simular o processo de operação do sistema PLC, permitindo que os alunos tenham uma compreensão preliminar e intuitiva do controle PLC e do conversor de frequência, além de cultivar o conhecimento e as habilidades correspondentes. É adequado para o ensino e avaliação de treinamento de habilidades em cursos relacionados em faculdades vocacionais superiores, faculdades técnicas, escolas vocacionais de nível médio e escolas técnicas. 1.2 Características do Produto 1. O equipamento adota uma estrutura de chapa metálica, e os instrumentos de medição e módulos de carga são instalados na estrutura de chapa metálica. A fonte de alimentação para treinamento é embutida e integrada. Cada unidade é flexível, fácil de usar e resistente a danos. 2. Os circuitos e dispositivos experimentais são completos e podem ser usados em combinação para complementar o conteúdo de treinamento de vários cursos. 3. O equipamento possui um bom sistema de proteção de segurança. 2. Especificações técnicas 2.1 Parâmetros técnicos Alimentação do equipamento: CA 110V Siemens: 6ES7, 215-1HG40-0XB0, CPU 1215C DC/DC/RLY Siemens: 6ES7, 223-1PH32-0XB0, SM1223DI 8×24VDC, DQ 8×RLY Transmissor de temperatura (4-20mA): pt100 com alimentação DC24V, -50-150℃ Transmissor de temperatura (0-10V): pt100 com alimentação DC24V, -50-150℃ Motor assíncrono trifásico de gaiola de esquilo: tensão △/Y: 380/660V, 60Hz, 1500rpm, 180W 2.2 Dimensões e peso Dimensões: 870 mm × 470 mm × 900 mm Peso: < 61 kg 3. Nomes dos componentes do produto e introdução às suas funções 3.1 Corpo principal do produto Nº Nome 1 Motor 2 Corpo do equipamento 3.2 Parte elétrica do produto Nº Nome 1 Módulo de tela sensível ao toque 2 Módulo PLC 3 Módulo inversor 4 Entrada do módulo de corrente e tensão 5 Relé intermediário 6 Contator CA 7 Tomada 8 Saída CC 9 Módulo de saída de energia 10 Módulo disjuntor 11 Módulo de botão 12 Módulo indicador 13 Módulo transmissor de temperatura 14 Módulo de aquecimento 3.3 Produto Acessórios Nº Nome 1 Cabo elétrico de segurança de 4 mm (vermelho) 2 Cabo elétrico de segurança de 4 mm (vermelho) 3 Cabo elétrico de segurança de 4 mm (vermelho) 4 Cabo elétrico de segurança de 4 mm (vermelho) 5 Cabo elétrico de segurança de 4 mm (vermelho) 6 Cabo elétrico de segurança de 4 mm (vermelho) 7 Cabo elétrico de segurança de 2 mm (vermelho) 8 Cabo elétrico de segurança de 2 mm (vermelho) 9 Cabo elétrico de segurança de 2 mm (vermelho) 10 Cabo elétrico de segurança de 2 mm (vermelho) 11 Cabo elétrico de segurança de 2 mm (vermelho) 12 Plugue industrial à prova d'água (fêmea) 13 Sensor de temperatura 14 Cabo de dados USB 15 Cabo de rede 16 Pen drive USB 4. Lista de Configuração do Produto Nº Nome Qtd. 1 Tela sensível ao toque 1 2 Porta Ethernet 1 3 Porta USB 1 4 RS232/RS485 1 5 PLC 1 6 Módulo de expansão PLC 1 7 Inversor 1 8 4-20mA para 0-10V 1 9 0-10V para 4-20mA 1 10 Relé intermediário6 11 Contator CA 3 12 Tomada 1 13 Saída ajustável de 0-10V 24V 1 14 Saída ajustável de 4-20mA 24V 1 15 Luz indicadora 18 16 Disjuntor 2 17 Botão de parada de emergência 1 18 Botão 15 19 Transmissor de temperatura (0-10V) 1 20 Transmissor de temperatura (4-20mA) 1 21Botão 1 5. Lista de experimentos de ensino do produto (1) Experimento de controle de velocidade do motor por meio de inversor, utilizando módulo PLC e botão (2) Experimento de controle de rotação do motor (sentido horário e anti-horário) por meio de contator, utilizando módulo PLC e botão (3) Experimento de teste único de sensor de temperatura (4) Experimento de PID de equipamento
