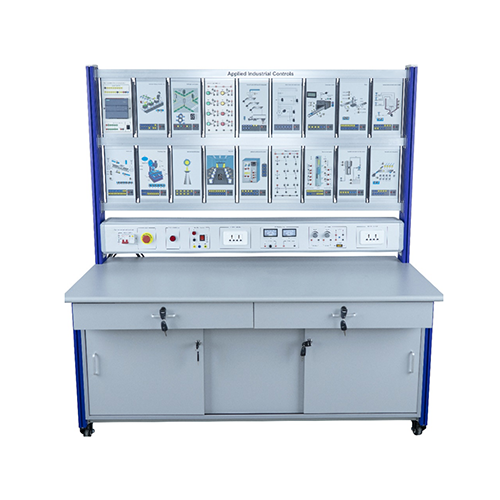

MR231E Equipamento de treinamento para CLP (Controlador Lógico Programável) - Equipamento didático para laboratório de instalações elétricas. I. Visão Geral do Produto 1.1 Visão Geral Este dispositivo de treinamento inclui um CLP Siemens S7-1200, módulos de simulação de treinamento e outros objetos de controle. Por meio de experimentos relevantes, é possível familiarizar-se com o uso básico e os métodos de programação do CLP S7-1200, o uso do software de programação, etc. O dispositivo visa desenvolver o conhecimento e as habilidades correspondentes dos alunos, sendo adequado para o ensino e a avaliação de habilidades em escolas técnicas, escolas profissionalizantes e instituições de ensino superior. 1.2 Características (1) A plataforma de treinamento adota uma estrutura de coluna de perfil de alumínio, o instrumento de medição e a fonte de alimentação de treinamento são integrados, e o circuito e os dispositivos de treinamento são combinados em uma caixa suspensa. As unidades são flexíveis, fáceis de usar e resistentes a danos. (2) O circuito e os dispositivos experimentais são totalmente configurados e podem ser usados em combinação para completar o conteúdo de treinamento de vários cursos. (3) A plataforma de treinamento possui um bom sistema de proteção de segurança. II. Parâmetros de Desempenho Alimentação de entrada: trifásica, cinco fios, 380V±10% 50Hz Peso: 190 kg Dimensões: 1650 mm * 850 mm * 1900 mm Condições de operação: temperatura ambiente -10℃ a +40℃; umidade relativa <85% (25℃). III. Lista de Componentes e Introdução Detalhada 3.1 Parte Principal Número Nome 1 Módulo de caixa suspensa experimental 2 Caixa de alimentação 3 Bancada de experimentos 4 Armário 5 Rodízio universal 3.2 Parte da Caixa de Alimentação Número Nome 1 Disjuntor 2 Interruptor de parada de emergência 3 Luz vermelha 4 Módulo de saída de energia AC240V 5 Tomada de 6 furos de duas posições AC230V 6 Amperímetro CC 7 Voltímetro CC 8 Botão de ajuste de corrente CC 9 Botão de ajuste de tensão CC 3.3 Lista de Configuração do Equipamento Número Nome Quantidade Componente 1 Caixa suspensa PLC S7-1200 1 Componente 2 Caixa suspensa de simulação de linha de produção de embalagem automática 1 Componente 3 Caixa suspensa de simulação de semáforo 1 Componente 4 Caixa suspensa de botões 1 Componente 5 Caixa suspensa de simulação de alimentação e carregamento automático 1 Componente 6 Caixa de simulação de controle de motor 1 Componente 7 Caixa suspensa de simulação de controle de temperatura 1 Componente 8 Caixa suspensa de simulação de manipulador 1 Componente 9 Caixa suspensa de simulação de mistura de líquidos diversos 1 Componente 10 Caixa suspensa de simulação de controle de classificação automática de correspondências 1 Componente 11 Caixa suspensa de simulação de nível de água em torre de água 1 Componente 12 Simulação de experimento de elevador (caixa suspensa) 1 Componente 13 Controle de relé (caixa suspensa) 1 Componente 14 Simulação de máquina de venda automática (caixa suspensa) 1 Componente 15 Simulação de respondedor (caixa suspensa) 1 Componente 16 Simulação de luz da torre do céu (caixa suspensa) 1 Componente 17 Simulação de controle de centro de usinagem (caixa suspensa) 1 Componente 18 Sistema de controle de carrinho de transporte (caixa suspensa) 1 3.4 Acessórios Número Nome Quantidade 1 Multímetro digital 1 2 Cabo de rede 1,5m 1 3 Fusível de 30mA 3 4 Fusível de 10A 3 5 Cabo elétrico preto de 2mm 10 6 Cabo elétrico vermelho de 2mm 10 7 Cabo elétrico azul de 2mm 5 IV. Lista de Experimentos Experimento 1 Experimento de simulação de linha de produção de embalagem automática Experimento 2 Experimento de simulação de semáforo Experimento 3 Experimento de simulação de alimentação e carregamento automático Experimento 4 Experimento de simulação de controle de motor Experimento 5 Experimento de simulação de controle de temperatura Experimento 6 Experimento de simulação de manipulador Experimento 7 Experimento de simulação de mistura de múltiplos líquidos Experimento 8 Experimento de simulação de controle de classificação automática de correspondência Experimento 9 Experimento de simulação de nível de água da torre de água Experimento 10 Experimento de simulação de elevador Experimento 11 Experimento de simulação de máquina de venda automática Experimento 12 Experimento de simulação de respondedor Experimento 13 Experimento de simulação de luz da torre do céu Experimento 14 Experimento de simulação de controle de centro de usinagem Experimento 15 Experimento de simulação do sistema de controle do carrinho de transporte
