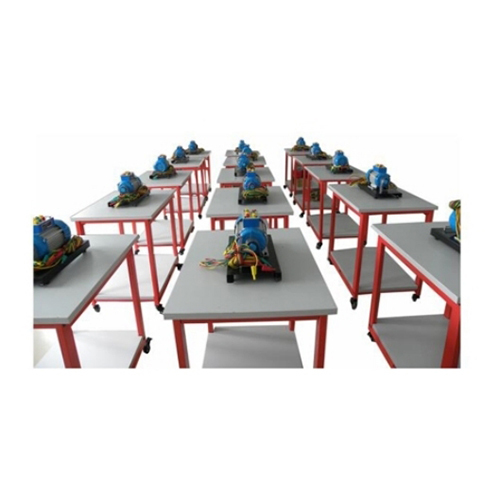

MR220E Armário móvel para treinamento profissional, modelo de ensino para capacitação em habilidades elétricas. I. Visão Geral Base do motor (placa de 2,5 mm de espessura, pintura plástica preta), aparência bonita e simples. Os quatro pinos inferiores possuem apenas amortecedores. Com terminais de teste de segurança, a conversão é rápida e prática, podendo ser usada em acidentes com formato em Y ou similares. Possui terminais de segurança, fáceis de operar e que não danificam o motor. Configuração de teste de segurança padrão militar dos Estados Unidos, artigo 6, linha 1 m (plugues de teste de segurança com fiação φ 4 inserida). II. Parâmetros técnicos Partida de motor assíncrono trifásico Velocidade: Y-delta Potência nominal: PN = 0,25 kW Tensão nominal: UN = 380 V Frequência nominal: FN = 50 Hz Corrente nominal: IN = 0,83 A Grau de isolamento: E Grau de proteção da carcaça: IP44 Velocidade nominal: 1400 rpm Número extremo: 4 (muito) Tensão de ruptura sem ocorrência de ruptura por 1 m Cos Φ = 0,7 (sem carga) Resistência de isolamento normal do motor: 500 MΩ Rigidez dielétrica: teste de estado quente ou elevação de temperatura, enrolamento do motor e entre a carcaça: 1760 V Distância de fuga e isolamento: 3,0 mm
