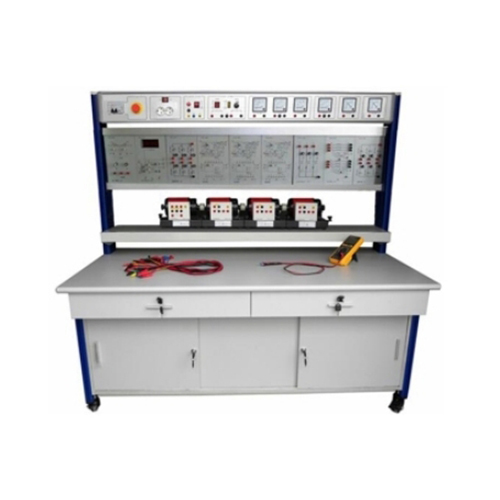

MR147E Bancada de treinamento elétrico para controle de inversores, equipamento didático para escolas, equipamento para instrutores, bancada de treinamento para transformadores. 1 Visão Geral do Produto 1.1 Visão Geral O dispositivo de treinamento inclui componentes de controle industrial, como conversor de frequência e motor. Através de experimentos relevantes, é possível familiarizar-se com as características de operação do motor de indução e o uso de vários componentes de controle industrial, dominar o princípio e o método de controle e cultivar o conhecimento e as habilidades correspondentes dos alunos. É adequado para o ensino e avaliação de treinamento de habilidades em faculdades vocacionais superiores, escolas técnicas e escolas profissionalizantes de nível médio. 1.2 Características (1) A plataforma de treinamento adota uma estrutura de coluna de perfil de alumínio, com um design simples e elegante. Rodas universais são instaladas na parte inferior, permitindo movimentação flexível e ajuste de altura de acordo com as condições do terreno. O instrumento de medição e a fonte de alimentação para treinamento são integrados à caixa de distribuição, facilitando o uso e evitando danos. (2) É equipado com um motor de indução, inversor, caixa de distribuição e encoder. (3) Combinação de software e hardware, permite completar o conteúdo de treinamento de diversos cursos. (4) A plataforma de treinamento possui um bom sistema de proteção de segurança. 2 Parâmetros de desempenho (1) Potência de entrada: sistema trifásico de cinco fios 380V±10% 60Hz (2) Dimensões: 1600mm × 800mm × 1800mm (3) Capacidade da máquina: <2KVA (4) Peso: <250kg (5) Condições de trabalho: temperatura ambiente -10 °C ~ +40 °C Umidade relativa <85% (25 °C) 3 Composição do produto 3.1 Mesa de treinamento A mesa de treinamento é sustentada por perfis de alumínio e possui rodízios universais na parte inferior. Ela pode ser movida com flexibilidade e ajustada independentemente de acordo com as condições do piso. O tampo é feito de um substrato de alta densidade com 25 mm de espessura e a superfície é tratada com placa à prova de fogo resistente a altas temperaturas e pressões. A estrutura é firme e o design geral é simples e elegante. 3.2 A caixa de alimentação contém os seguintes componentes: 1. Fonte de alimentação completa - Disjuntor diferencial residual de 4 polos 2. Unidade de saída CA trifásica de 380 V 3. Unidade de parada de emergência 4. Unidade de medição de corrente CA --- AC5A 5. Unidade de medição de tensão CA --- AC500V 6. Unidade de exibição de velocidade 7. Unidade de saída CA monofásica de 220 V 8. Indicador trifásico 9. Proteção contra sobrecarga trifásica 10. Terminais de saída de energia trifásica e monofásica 11. Tomada 3.3 Módulos de acoplamento (1) Caixa de suspensão do inversor (2) Módulo de botões (3) Módulo analógico (4) Módulo do motor (mais encoder rotativo) 4 Conteúdo experimental e de treinamento 4.1 Experimento de controle de inversor de motor assíncrono de gaiola de esquilo trifásico (controle BOP) (1) Teste de operação do ponto de controle do inversor de motor assíncrono de gaiola de esquilo trifásico (2) Operação de rotação contínua do controle do inversor de motor assíncrono de gaiola de esquilo trifásico Experimento (3) Experimento de funcionamento direto e reverso do inversor de motor assíncrono de gaiola de esquilo trifásico 4.2 Experimento de controle terminal do inversor de motor assíncrono de gaiola de esquilo trifásico (botão externo combinado com controle analógico) (1) Teste de operação do ponto de controle do inversor de motor assíncrono de gaiola de esquilo trifásico (2) Experimento de operação de rotação contínua do inversor de motor assíncrono de gaiola de esquilo trifásico 4.2 Experimento de controle do inversor de motor assíncrono de gaiola de esquilo trifásico (controle de múltiplas velocidades) 4.4 Experimento de medição de velocidade do motor assíncrono de gaiola de esquilo trifásico (1) Experimento de instrumento de feedback de velocidade do inversor de motor assíncrono de gaiola de esquilo trifásico (2) Experimento de motor com feedback de velocidade do inversor de motor assíncrono de gaiola de esquilo trifásico (malha fechada)
