No.MR251E
MR251E Painéis experimentais, instalações industriais, equipamentos educativos para escolas, equipamentos e simuladores para formação técnico-profissional, formador automático.

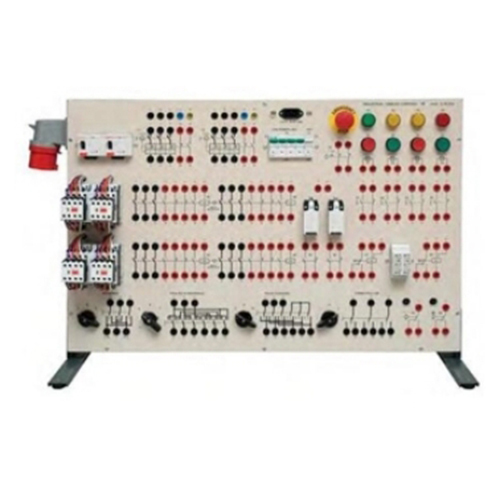

MR251E Painéis experimentais, instalações industriais, equipamentos educativos para escolas, equipamentos e simuladores para formação técnico-profissional, formador automático. INTRODUÇÃO Este painel, completo com interruptores e dispositivos eletromagnéticos, é a unidade principal para a aprendizagem prática do arranque direto e sequencial com cabos de motores CA monofásicos e trifásicos. Os circuitos de controlo (ou comando) funcionam com 24 VCA; os circuitos de potência funcionam com redes de 230 ou 400 V; ambas as fontes de alimentação são independentes e protegidas com interruptores termomagnéticos automáticos. Este projeto permite testar primeiro o circuito de comando e, posteriormente, os circuitos de potência. O painel, feito de material isolante, inclui os símbolos internacionais de todos os dispositivos. As ligações são feitas de forma fácil e rápida através de cabos (fornecidos) com terminais de segurança de 4 mm. Não é necessária qualquer ferramenta para o desenvolvimento dos exercícios. Para realizar os exercícios de forma “realista”, diferentes tipos de motores CA e dispositivos de arranque são fornecidos. O painel pode ser utilizado em diferentes posições sobre a mesa, de acordo com as necessidades do cliente em relação ao serviço e ao espaço disponível. PROGRAMA DE FORMAÇÃO Controlo de um contactor: arranque, paragem e avanço lento. Controlo independente de dois contactores. Arranque de um motor trifásico de gaiola de esquilo com contactor. Arranque direto e inverso de um motor trifásico de gaiola de esquilo, com bloqueio por botões, com fim de curso, interruptores de proximidade, interruptores capacitivos e com temporizador. Arranque estrela-triângulo de um motor trifásico de gaiola de esquilo, circuitos manuais e com contactores. Arranque por resistência do estator de um motor assíncrono trifásico. Arranque por resistência do rotor de um motor assíncrono de anéis deslizantes trifásico. Circuitos de contactores para controlo de motores trifásicos de dois enrolamentos e motores Dahlander. Travagem em contracorrente de um motor trifásico de gaiola de esquilo. Arranque sequencial de motores assíncronos trifásicos. Circuitos de contactores para arranque e reversão de motores monofásicos Arranque e reversão de um motor trifásico de gaiola de esquilo com chave de tambor (reversor). Arranque e reversão Y/D de um motor de gaiola de esquilo trifásico com interruptor de tambor Y/D. Arranque de motor Dahlander trifásico com chave de comutação. Arranque de motor assíncrono de dois enrolamentos com interruptor de comutação. Arranque de motor monofásico com chave manual. ESPECIFICAÇÕES TÉCNICAS Estrutura metálica pintada com amplo painel frontal em material isolante Ligações rápidas com cabos de segurança de 4 mm e jumpers 1 interruptor reversor de 3 pólos, 16 A - 400 VCA 1 interruptor de arranque/reversão Y/D, 16 A - 400 VCA 1 interruptor comutador de 1 polo para motor Dahlander, 16 A - 400 VCA 1 interruptor comutador de 1 polo para motor de dois enrolamentos, 16 A - 400 VCA 1 interruptor termomagnético de 3 pólos, com corrente regulável de 1,6 a 2,4 A com contacto auxiliar NA/NF 1 interruptor termomagnético de 3 pólos, com corrente regulável de 1 a 1,6 A com contacto auxiliar NA/NF 4 contactores de 3 pólos e 25 A, bobina de 24 VCA, com 2 contactos auxiliares NA + 2 NF 2 encravamentos mecânicos, montáveis/desmontáveis, para utilização entre 2 contactores. 1 botão de emergência vermelho, com 2 contactos NF 2 botões de arranque verdes com contactos auxiliares NA e NF 2 botões de paragem vermelhos salientes com contactos auxiliares NA e NF 4 lâmpadas piloto LED monobloco de 24 V, várias cores. 2 temporizadores multifunções multiescala TON, TOFF, PULSE, de 0,1 s a 10 h 2 interruptores fim de curso, com contactos auxiliares NA e NF 1 sensor indutivo de 24 VCC, com saída de interface de relé e contacto reversível. 1 sensor capacitivo de 24 VCC, com saída de interface de relé e contacto reversível. 1 interruptor termomagnético automático monopolar C 3 A. 1 interruptor termomagnético automático de 4 pólos C 6 A. 1 transformador monofásico 115-230 / 24 V – 96 VA 1 tomada de painel 3P+N+G 3 m de cabo 5 x 1,5 mm² com tomada e ficha, 5 pólos, tipo IEC 309. 1 tomada de alimentação de painel 2P+G 1 cabo de alimentação monofásico 3 x 0,75 mm² com tomada tipo francês-alemão. Conjunto de 70 cabos com terminais de segurança de 4 mm Dimensões: 800 x 520 x 100 mm Peso: 22 kg ACESSÓRIOS INCLUÍDOS Conjunto de 70 cabos com fichas de segurança (Ø 4 mm) Peças sobressalentes opcionais para a realização de experiências Motor trifásico assíncrono de gaiola 230/400 V – 500 W 2 pólos Motor trifásico assíncrono de gaiola 400/690 V – 500 W 2 pólos Motor trifásico assíncrono de rotor bobinado 230/400 V – 500 W 2 pólos Motor trifásico assíncrono de gaiola “Dahlander” 400 V – 500-350 W 2-4 pólos Motor trifásico assíncrono de gaiola com dois enrolamentos 400 V – 500-200 W 2-6 pólos Motor assíncrono monofásico com condensador de arranque 230 V – 500 W 2 pólos Reóstato de arranque de 2 fases para estator e rotor – 3 x (50 Ω - 500 W) Autotransformador trifásico para arranque de motor trifásico – 500 W Volante de inércia para motores da série “M” Motor assíncrono trifásico de gaiola 230/400 V – 1000 W 2 pólos Motor assíncrono trifásico de gaiola 400/690 V – 1000 W 2 pólos Motor assíncrono trifásico de rotor bobinado 230/400 V – 1000 W 2 pólos Motor assíncrono trifásico de gaiola “Dahlander” 400 V – 1000-700 W 2-4 pólos Motor assíncrono trifásico de gaiola com dois enrolamentos 400 Motor monofásico assíncrono com condensador de arranque 230 V – 1000 W 2 pólos Reóstato de arranque de 2 fases para estator e rotor – 3 x (35 Ω - 500 W) Autotransformador trifásico para arranque de motor trifásico – 1000 W Volante de inércia para motores da série “P” Base para acoplamento de motores da série “P”
