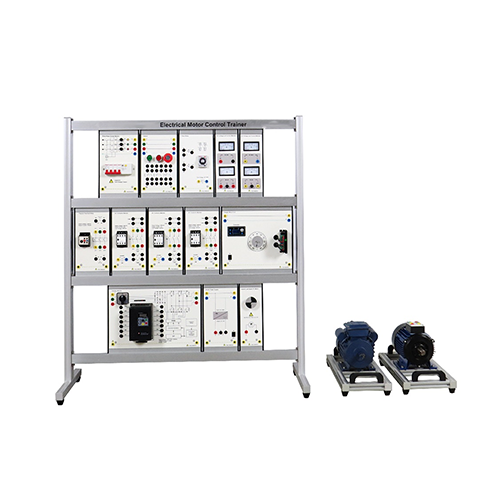

MR513E Equipamento Educacional para Treinamento em Controle de Motores Elétricos, Equipamento para Treinamento em Habilidades Técnicas, Máquina Elétrica
MR513E Equipamento Educacional para Treinamento em Controle de Motores Elétricos, Equipamento para Treinamento em Habilidades Técnicas, Máquina Elétrica I. Visão Geral do Produto 1.1 Visão Geral O dispositivo inclui um módulo de disjuntor trifásico, um módulo de contator CA, um módulo de relé temporizado, um módulo de relé de sobrecarga térmica, um conversor de frequência, uma fonte de alimentação CC, um motor redutor CC, uma unidade de medição, um motor, etc. Ele pode atender às necessidades de diferentes aulas práticas. Adota uma estrutura modular, que é fácil de operar e manter. 1.2 Características (1) Ele pode atender às necessidades de aulas práticas, e a profundidade e abrangência do conteúdo experimental podem ser ajustadas de forma flexível de acordo com as necessidades. (2) Desde fontes de alimentação dedicadas e outros componentes experimentais até cabos de conexão experimentais dedicados, o desempenho e as especificações dos componentes de suporte são perfeitamente compatíveis com as necessidades do experimento. (3) Cada instrumento de medição possui uma função de proteção confiável, que é segura e confiável para uso e garante a segurança do operador. (4) É equipado com dispositivos de proteção, como proteção contra sobrecarga, botões de parada de emergência, etc., para garantir a operação segura. II. Parâmetros de Desempenho 2.1 Parâmetros Técnicos Fonte de alimentação do equipamento: AC380V Inversor: 1,5KW; Entrada: trifásico AC380V; Saída: trifásico AC380V Voltímetro CC: 50V Amperímetro CC: 3A Voltímetro CA: 500V Amperímetro CA: 5A Fonte de alimentação CC: entrada AC220V; saída CC24V Motor redutor CC: entrada CC24V Motor assíncrono de gaiola de esquilo trifásico: tensão △/Y; 380/660 V, 50 Hz, 1500 rpm, 1,1 kW Motor de indução monofásico com capacitor único: 550 W/220 VCA, 1500 rpm, com capacitor de partida 2.2 Dimensões e Peso Dimensões: 1100 mm x 500 mm x 1250 mm Peso: <82 kg III. Lista de Componentes e Introdução Detalhada 3.1 Componentes Principais Número Nome 1 Corpo do equipamento 2 Motor de indução monofásico de capacitor único 3 Motor assíncrono trifásico de gaiola de esquilo 3.2 Componentes Elétricos Número Nome 1 Módulo de disjuntor trifásico 2 Módulo de contator CA 3 Módulo de relé de temporização 4 Módulo de relé de sobrecarga térmica 5 Módulo inversor 6 Módulo de interruptor 7 Módulo de medidor de tensão e corrente CA 8 Módulo de medidor de tensão e corrente CC 9 Módulo de fonte de alimentação CC 10 Módulo de motor redutor CC 11 Módulo de motor de passo CC 3.3 Acessórios Número da peça Nome 1 Fusível (3A) 2 Fusível (5A) 3 Fusível (10A) 4 Cabo elétrico de 4 mm (amarelo) 5 Cabo elétrico de 4 mm (verde) 6 Cabo elétrico de 4 mm (vermelho) 7 Cabo elétrico de 4 mm (azul) 8 Cabo elétrico de 4 mm (preto) 9 Cabo elétrico de 4 mm (bicolor) IV. Lista de Configuração do Produto Nº Nome QT 1 Módulo de disjuntor trifásico 1 2 Módulo de contator CA 3 3 Módulo de relé temporizador 1 4Módulo de relé de sobrecarga térmica 1 5 Módulo inversor 1 6 Módulo de interruptor 1 7 Módulo medidor de tensão e corrente CA 1 8 Módulo medidor de tensão e corrente CC 1 9 Módulo de fonte de alimentação CC 1 10 Módulo de motor redutor CC 1 11 Módulo de motor de passo CC 1 12 Fusível (3A) 10 13 Fusível (5A) 10 14 Fusível (10A) 10 15 Cabo elétrico de 4 mm (amarelo) 15 16 Cabo elétrico de 4 mm (verde) 15 17 Cabo elétrico de 4 mm (vermelho) 15 18 Cabo elétrico de 4 mm (azul) 10 19 Cabo elétrico de 4 mm (preto) 10 20 Cabo elétrico de 4 mm (bicolor) 5 21 Motor assíncrono trifásico de gaiola de esquilo 1 22 Motor de indução monofásico com capacitor único 1 V. Lista de Experimentos Experimento 1 Operação do motor com controle por inversor Experimento 2 Teste de operação do motor trifásico Experimento 3 Teste de rotação direta e reversa do motor trifásico Experimento 4 Teste de rotação direta e reversa do motor CC Experimento 5. Teste de funcionamento do motor de passo Experimento 6. Teste de funcionamento do motor monofásico de capacitor único
