Bancada de Treinamento de Motores Elétricos, Equipamento Educacional para Escolas, Equipamento e Simulador para Formação Técnico-Profissional, Bancada Elétrica
No.MR155E
MR155E Bancada de Treinamento de Motores Elétricos, Equipamento Educacional para Escolas, Equipamento e Simulador para Formação Técnico-Profissional, Bancada Elétrica
potência de entrada
Sistema trifásico de cinco fios, 380 V ± 10%, 60 Hz

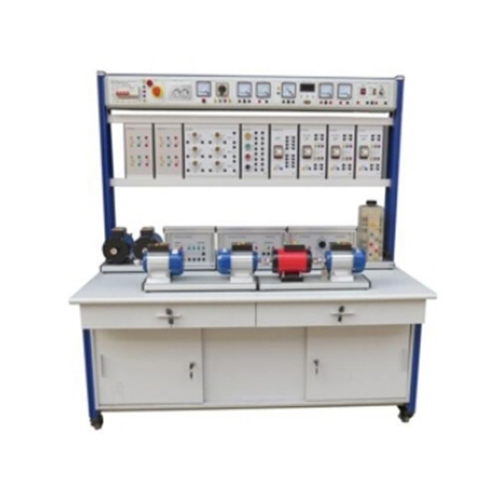

MR155E Bancada de Treinamento de Motores Elétricos, Equipamento Educacional para Escolas, Equipamento e Simulador para Formação Técnico-Profissional, Bancada Elétrica 1 Visão geral do produto 1.1 Visão geral Este dispositivo de treinamento inclui diversos tipos de motores de indução e componentes de controle industrial. Através de experimentos relevantes, os alunos podem se familiarizar com as características de operação de motores CA e CC, dominar seus princípios e modos de controle, adquirindo o conhecimento e as habilidades técnicas correspondentes. É amplamente utilizado em faculdades técnicas de nível superior, escolas técnicas de nível médio e escolas técnicas em programas de ensino profissional e treinamento de habilidades técnicas, bem como em exames. 1.2 Características (1) A plataforma de treinamento prático adota uma estrutura de perfil de alumínio com rodízios na base, permitindo movimentação flexível. O instrumento de medição e a fonte de alimentação para treinamento prático são integrados e instalados, facilitando o uso e evitando danos. (2) O motor é totalmente equipado e pode ser usado em combinação para realizar diversos conteúdos de treinamento. (3) A plataforma de treinamento possui um bom sistema de segurança. 2 Parâmetros de desempenho (1) Potência de entrada: sistema trifásico de cinco fios 380V ± 10% 60Hz (2) Dimensões externas: 1600mm x 800mm x 1350mm (3) Capacidade total da máquina: < 1,5 KVA (4) Peso: < 320kg (5) Condições de operação: temperatura -10 ℃ ~ +40 ℃, umidade relativa < 85% (25 ℃) 3 Composição do produto 3.1 Painel de controle de energia O painel de controle de energia adota um painel de perfil de liga de alumínio, estrutura de caixa fechada e a prateleira inferior é conectada a uma única peça. 3.2 Bancada de treinamento A mesa de treinamento é suportada por uma coluna de perfil de alumínio, e o freio com rodízios na parte inferior permite movimentação e posicionamento flexíveis. O tampo da mesa utiliza uma placa de base de alta densidade com 25 mm de espessura, com tratamento superficial de placa resistente a altas temperaturas e pressões, completa com 2 gavetas com três guias e 2 armários inferiores com portas de correr. A estrutura é firme, bonita e elegante. 3.3 Configuração do painel de controle de energia (1) Entrada de alimentação trifásica de cinco fios, controlada por disjuntor diferencial residual (DR), possui botão de parada de emergência. Em caso de emergência, pressione o botão de parada de emergência para interromper o fornecimento de energia. (2) Equipado com indicador de energia, tomada de saída de energia e terminal de alimentação seguro. (3) Configuração com interruptor de proteção especial para motor CA, fonte de alimentação CA integrada e função de proteção contra curto-circuito. (4) Alimentação CA integrada e proteção contra curto-circuito. 4. Componentes equipados (1) 1 reostato de campo para máquinas CC (2) 1 reostato de partida para motores CC (3) 1 reostato para partida rotativa de motor de anéis deslizantes (4) 1 carga resistiva trifásica variável por linhas (por meio de chaves), com a mesma potência das máquinas necessárias (gerador CC e CA) (5) 1 carga capacitiva trifásica variável por linhas (por meio de chaves ou volante), com a mesma potência das máquinas necessárias (gerador CC e CA) (6) 1 carga indutiva trifásica variável por linhas (por meio de chaves), com a mesma potência das máquinas necessárias (gerador CC e CA) (7) 1 máquina CC com excitação shunt, potência mínima de 0,75 kW, 220 V, 1500 rpm, que pode operar como motor e gerador (8) 1 máquina CC com excitação em série, potência mínima de 0,75 kW, 220 V, 1500 rpm, que pode operar como motor e gerador (9) 1 máquina CC com excitação combinada, potência mínima de 0,75 kW, 220V, 1500 rpm pode operar como motor e gerador (10)1 motor assíncrono, rotor de gaiola trifásico, 220/380V 50Hz, 1500rpm, 0,75kW mín. (11)1 motor assíncrono de dupla velocidade DAHLANDER, rotor de gaiola, 380V 50Hz, 0,75kW mín., 1500 e 3000 rpm (12)1 motor síncrono reversível, 220/380V 50Hz, 1500rpm 0,75kW (13)1 motor assíncrono monofásico, com polo auxiliar, com condensador de partida, rotor de gaiola, 230V/50Hz, 1500rpm, 0,75kW (14)1 motor monofásico universal, alimentado por CC e CA 230V 50Hz, 1500rpm, 0,75 kW (15) Motor de repulsão, sentido de rotação e velocidade variam de acordo com a posição das escovas, 230 V 50 Hz, 0,5 kW (16) 1 freio para simular cargas mecânicas, velocidade e potência adequadas para os motores; o freio permite calcular o binário por 2 métodos, usando balança de peso e contrapeso e escala graduada, ou por sensor que exibe instantaneamente o valor; a tela pode ser zerada e também está equipada com saída analógica. (17) 1 placa para montagem em paralelo de um alternador trifásico com a rede industrial. A placa está equipada com tomadas de segurança e um inversor para verificar a igualdade de frequência e tensão (lado do alternador e lado da rede), equipado com indicador luminoso para verificar a correspondência de fases e uma chave de travamento em caso de todas as condições confirmadas. (18) 1 módulo de medição digital de parâmetros elétricos, corrente e tensão CC e CA, alimentação monofásica e trifásica; o módulo deve ser protegido contra sobrecarga e permitir a reinicialização dos valores para zero. (19) 1 taquímetro digital até 10.000 rpm fornecido com cabos de conexão; permite medir a velocidade por contato ou sem contato usando um sensor. (20) 1 conjunto de acoplamentos com acessórios de proteção. (21) 2 estruturas para fácil montagem das máquinas. Cada estrutura permite a instalação de duas máquinas.
