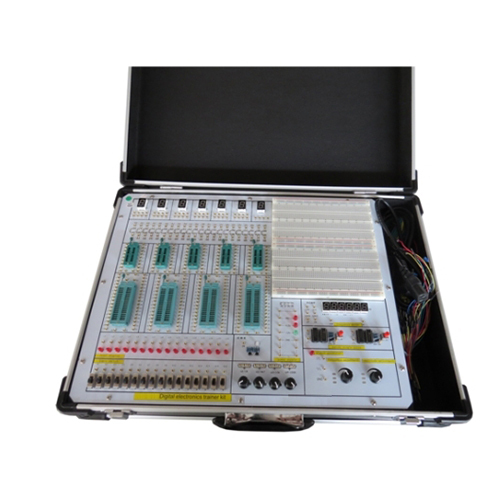

MR200E Kit de Treinamento em Eletrônica Digital, Equipamento Educacional para Escolas, Pacote Didático para Laboratório de Instalação Elétrica Introdução do produto: O dispositivo adota furos banhados a ouro, com todos os componentes impressos com polaridade invertida, e todos os circuitos, como o medidor de frequência e fonte de sinal, são compostos por chips CPLD e painéis duplos, selecionando produtos de alta qualidade. Todos os componentes contribuem para a melhoria da qualidade de toda a caixa de experimentos. Devido à ausência de polaridade invertida, é possível reduzir e evitar efetivamente a possibilidade de danos acidentais. As características da máquina são: fácil de usar, durável, flexível para projetos experimentais e facilita a realização de experimentos de simulação digital. Esta máquina de aprendizado é adequada para faculdades e universidades, bem como para o ensino de tecnologia eletrônica em escolas técnicas e profissionalizantes. (1) Fonte de alimentação: Entrada CA: 220 V ± 10%, 50 Hz Saída CC: +12 V / 300 mA, 5 V / 3 A. O circuito possui função de proteção automática. (2) Circuito de pulso único manual de dois grupos: cada grupo pode emitir dois pulsos simultaneamente, positivos ou negativos, com amplitude de pulso em nível TTL. (3) Gerador de sinal de função com saída de onda quadrada, onda senoidal e onda triangular. Ajuste contínuo de 0 a 1 m; fonte de pulso de frequência fixa nº 6: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz e 100 kHz; (composto por chip CPLD) (4) Medidor de frequência digital de alta precisão com seis canais, faixa de medição: 0-9,9999 MHz, erro < 1 Hz (composto por chip CPLD) (5) Entrada e exibição de nível lógico: A, 16 chaves de nível lógico independentes: podem emitir níveis "0" e "1" (para lógica positiva). B, circuito de exibição de nível lógico composto por 16 LEDs vermelhos e circuito de driver. C, caneta lógica (com mudança contínua de cor entre 0 e 5 V) (6) Display de tubo digital: A, circuito de decodificação de código BCD com seis tubos digitais de LED de oito canais; B, 1 tubo digital de LED de oito canais, com todos os pinos conectados, usado para experimentos com o tubo digital. (7) Placa de alimentação Taiwan, 4 grandes e 4 pequenas; (8) Soquete para CI com 20 furos, 6 soquetes para CI com 40 furos, 5 soquetes para CI, compatíveis com todos os tipos de chips IC; (9) Potenciômetros de resistência (apenas 4). (8) Soquetes para CI com 20 furos, 6 soquetes para CI com 40 furos, 5 soquetes para CI, compatíveis com todos os tipos de chips IC; (9) (10) Área experimental de circuitos analógicos, com 22 grupos de pinos para conexão de conversão, cada grupo com 2 x 6 furos. Projetos experimentais recomendados: 1. Teste e uso de parâmetros de portas lógicas integradas TTL 2. Testes de portas lógicas integradas CMOS 3. Experimento de função lógica de portas 4. Teste de dispositivos com funções lógicas combinadas comuns 5. Experimento de operação lógica com meio somador, somador completo e circuito de detecção de tipo sanguíneo 6. Circuito de votação de sete pessoas e circuito de detecção de tipo sanguíneo 7. Teste da função de disparo RS 8. Teste da função lógica e principais parâmetros de disparo JK e D 9. Saída de estado 3 e latch 10. Experimento de contador binário assíncrono 11. Contador binário síncrono 12. Teste funcional do registrador de deslocamento 13. Experimento de circuito de contagem, decodificação e exibição 14. Circuitos integrados 555 e aplicações 15. Forma de onda e disparo monoestável 16. Detector de sequência 17. Conversores D/A 18. Conversor analógico-digital A/D 19. Controlador de semáforo Pode ser intervenção manual 20 e projeto de relógio eletrônico digital 21, medidor de frequência digital 22, experimento de controle de luz traseira de automóvel
