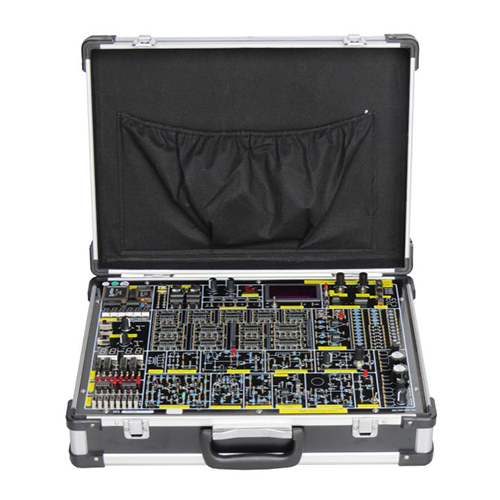

MR216E Equipamentos Educacionais para Experimentos em Eletrônica Digital e Analógica, Equipamentos Técnicos para Ensino e Laboratório de Engenharia Elétrica
MR216E Equipamentos Educacionais para Experimentos em Eletrônica Digital e Analógica, Equipamentos Técnicos para Ensino e Laboratório de Engenharia Elétrica I. Parâmetros técnicos: 1. Alimentação Entrada: AC220V±10% Saída: (1) DCV, ±12V/0,2A, DCI≥0,2A (2) DCV, ±5V/2A, DCI≥1A 2. Fonte de sinal (1) Gerador de funções Forma de onda de saída: Onda quadrada, onda triangular, onda senoidal Amplitude: onda quadrada, onda triangular, onda senoidal: (0 ~ 10 V pico a pico) Faixa de frequência: pode ser dividida em 4 faixas: 0Hz～200Hz, 200Hz～10kHz, 10kHz～100kHz, 100kHz～200kHz (2) Sinal DC, bidirecional, ±5V, ±0,5V, pode ser ajustado continuamente 3. Fornece 4 geradores de pulso único 4. Gerador de sequência de quatro vias (T1, T2, T3, T4) e circuito de partida e parada 5. Saída de pulso de 1 Hz a 10 MHz 6. Circuito de exibição de saída de chaveamento de 12 vias 7. Display LED de 7 segmentos de 6 bits 8. Chave de código BCD de 2 vias 9. O sistema possui vários pinos redondos comuns de 8P a 40P, plugues e soquetes para circuitos de experimentos com CIs, com resistores de 1K, 10K, 22K, 100K, 680K etc. e soquete de segurança de contato, podendo conectar resistores e capacitores para realizar experimentos com pulsos, circuitos digitais, circuitos lógicos e muitos experimentos básicos. 10. Circuito baseado no temporizador 555 com controle de saída de áudio 11. Medidor de frequência digital de alta precisão com seis canais, faixa de teste: 0-9,9999 MHz, margem de erro: <1 Hz (projetado com chip CPLD) 12. Acompanha voltímetro digital de 3,5 canais 13. Possui potenciômetros, resistores, capacitores, indutores e diodos, facilitando o uso por estudantes. 14. A área de experimentos com circuitos analógicos é composta por amplificadores diferenciais de um ou dois canais, retificadores com amplificadores operacionais integrados e filtros de tensão, etc. 15. A área de experimentos utiliza agulhas metálicas com orifícios de tamanho médio, que não oxidam, são bonitas e resistentes. Os conectores dos fios para os experimentos possuem pintura metálica, facilitando a inserção, garantindo um contato mais confiável e maior vida útil. II. Conteúdo do experimento A parte digital do experimento inclui: 1. Teste e uso dos parâmetros da porta lógica TTL 2. Teste da porta lógica integrada CMOS 3. Teste da função lógica do circuito da porta 4. Teste dos componentes da função lógica de combinação comum 5. Coleta e aplicação de dados 6. Circuito de detecção de parentesco do tipo sanguíneo e circuito de votação 7. Função RS do gatilho e teste 8. Função lógica do gatilho JK e teste dos principais parâmetros 9. Teste da função do registrador de deslocamento 10. Computador de década (CMOS) 11. Contador assíncrono 12. Contador síncrono 13. Experimento do circuito de exibição de decodificação de contagem 14. Temporizador integrado 555 e aplicação 15. Detector sequencial 16. Circuito de conversão A/D do tipo "seguir" 17. Controlador de semáforo controlado por IA 18. Circuito de controle da luz traseira de automóvel 19. Projeto de circuito digital 20. Teste e pesquisa de circuitos de temporização 21. Geração de forma de onda e disparo monoestável 22. Circuito conversor A/D 23. Circuito conversor D/A Conteúdo experimental da parte analógica: 1. Filtro de tensão retificadora e circuito paralelo 2. Circuito estabilizador de tensão em série 3. Circuito estabilizador de tensão integrado 4. Amplificador de potência integrado 5. Amplificador de potência com simetria complementar Com placa de ensaio e chip de expansão Manual do usuário em inglês incluso
