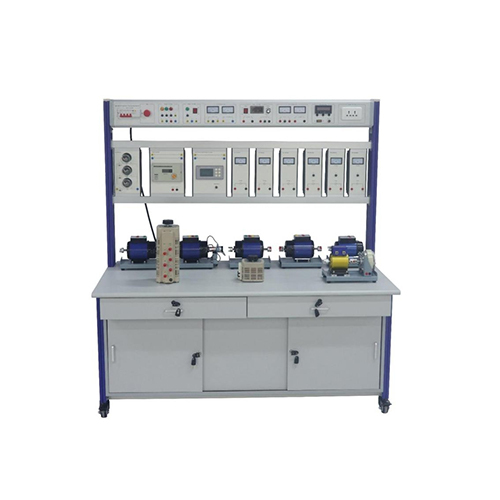

MR195E Bancada de Treinamento para Gerador CC, Equipamento Didático, Modelo de Ensino, Bancada Elétrica 1. Introdução ao Equipamento 1.1 Visão Geral Este dispositivo de treinamento abrangente reúne uma variedade de motores CC e componentes de controle industrial. O projeto é centrado na experimentação e visa permitir que os alunos compreendam completamente o mecanismo de operação dos motores CC e dominem as habilidades de aplicação de vários dispositivos de controle por meio de operações práticas. Por meio desses experimentos cuidadosamente elaborados, os alunos podem não apenas se familiarizar com as características de desempenho dos motores, mas também obter uma compreensão aprofundada dos princípios de controle e dos métodos técnicos para implementar o controle preciso. O conteúdo experimental deste dispositivo é rico, abrangendo vários modos de controle, do básico ao avançado, garantindo que os alunos possam dominar completamente o conhecimento teórico e as habilidades práticas necessárias. 1.2 Características A estrutura desta plataforma de treinamento utiliza colunas de perfil de alumínio leves, conferindo-lhe uma aparência simples e moderna. A base da plataforma está equipada com rodas universais flexíveis para facilitar a movimentação em diversas superfícies, além de fornecer funções de ajuste independentes para se adaptar a diferentes condições de solo. Os instrumentos de medição e a fonte de alimentação para treinamento são inteligentemente projetados para serem embutidos e integrados, e adotam um método de instalação tipo caixa, que não só é conveniente de usar, mas também evita danos de forma eficaz. A plataforma está equipada com vários tipos de motores CC, que são abundantes e completos, podendo ser combinados e utilizados de forma flexível de acordo com as necessidades experimentais, ampliando consideravelmente o escopo e a profundidade dos experimentos. Com recursos de hardware avançados, esta plataforma de treinamento pode suportar uma série de projetos abrangentes de treinamento prático, incluindo operações básicas, desenvolvimento de estratégias avançadas de controle, etc., proporcionando aos alunos um ambiente prático multidimensional. A segurança é um pré-requisito importante para o treinamento prático. Portanto, a plataforma de treinamento foi projetada com um sistema completo de proteção de segurança para garantir a segurança dos usuários durante a realização de diversos experimentos, reduzindo os riscos de acidentes, para que os alunos possam se concentrar em aprimorar suas habilidades. 2. Parâmetros técnicos Potência de entrada: sistema trifásico de cinco fios 220V±10% 60Hz Peso: <290kg Capacidade da máquina: <2KVA Condições de trabalho: Temperatura: 10℃～+40℃ Umidade relativa: <85% (25℃) Dimensões: 1600mm*800mm*1800mm 3. Lista de componentes e descrição detalhada 3.1 Parte principal Nº Nome 1 Parte da caixa de suspensão 2 Parte do motor 3 Bancada de treinamento 3.2 Parte da caixa de alimentação Nº Nome 1 Disjuntor 4P 2 Módulo de saída CA trifásico 220V 3 Módulo de saída CA 220V 4 Módulo de teste de tensão e corrente CA 5 Módulo de saída CC PWM 6 Módulo de teste de tensão e corrente CC 7 Módulo de tacômetro e frequencímetro inteligente 8 Módulo de saída CA 110V 3.3 Lista de configuração do equipamento Nº Nome Qtd. Componente 1 Suspensão do instrumento de exibição de torque e velocidade Componente 1 Componente 2 Caixa suspensa do módulo de controle de freio 1 Componente 3 Fonte de alimentação trifásica ajustável 1 Componente 4 Módulo de voltímetro CC (300 V CC) 3 Componente 5 Módulo de amperímetro CC (5 A) 3 Componente 6 Módulo de lâmpada 1 Componente 7 Motor CC composto 2 Componente 8 Motor CC sem escovas 1 Componente 9 Motor CC série 1 Componente 10 Motor CC shunt 1 Componente 11 Regulador automático de tensão monofásico 1 3.4 Acessórios Nº Nome Qtd. 1 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, vermelho 8 2 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, azul 4 3 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, amarelo 8 4 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, verde 4 5 Multímetro digital 1 6 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, bicolor 2 7 Cabo com plugue de aviação 1 8 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, preto 8 9 Fusível 5A 5*20 5 10 Chave hexagonal interna curta 9 peças/conjunto 1 3.5 Introdução às funções dos componentes 4. Lista de experimentos Experimento 1 Características dos geradores CC em série Experimento 2 Demonstração do princípio de funcionamento do gerador CC Experimento 3 Características de regulação de velocidade do gerador CC Experimento 4 Características de saída do gerador CC Experimento 5 Regulação de tensão e eficiência do autotransformador monofásico Experimento 6 Experimento de geração de energia com motor CC de excitação composta Experimento 7 Experimento de geração de energia com motor CC de derivação Experimento 8 Experimento de frenagem por pó magnético em motor CC de excitação composta
