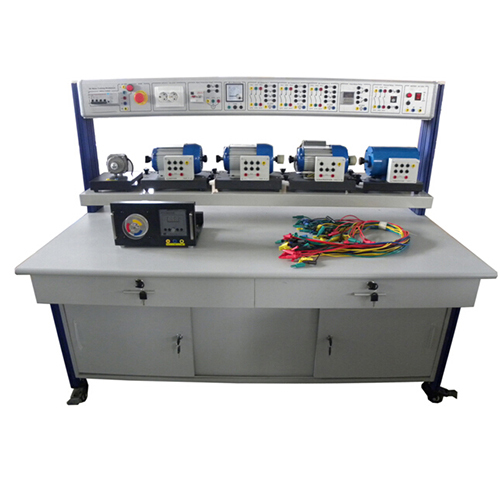

MR244E Equipamento Educativo para Formação em Controlo e Comutação Materiais Didácticos Equipamento de Formação para Redes Inteligentes 1 Visão geral do produto 1.1 Perfil Este equipamento de treino inclui vários tipos de motores de indução e componentes de controlo. Através de experiências, os alunos podem familiarizar-se com as características dos motores CA, dominar os seus princípios e modos de controlo, cultivando assim as suas capacidades e conhecimentos técnicos. O equipamento é adequado para alunos de escolas profissionais, escolas técnicas e universitários dos cursos de engenharia eletrotécnica, eletrónica, mecatrónica, etc. 1.2 Características (1) A bancada de treino utiliza uma estrutura de coluna de alumínio, incluindo uma caixa de medidores e uma caixa de potência para testar e medir parâmetros técnicos. É fácil de utilizar e resistente a danos. (2) Equipada com motores, os alunos podem realizar combinações e completar diversos conteúdos de treino. (3) A bancada de treino possui um sistema de alta segurança. 2. Parâmetros técnicos (1) Potência de entrada: trifásica, cinco fios, 380V±10% 50Hz (2) Dimensões: 1600mm×800mm×1300mm (3) Potência total: <2,0KVA (4) Peso: <200kg (5) Ambiente de trabalho: Temperatura ambiente: -10℃～+40℃ Humidade relativa: <85% (25℃) 3. O produto é constituído por: 3.1 Painel de controlo de energia O painel de controlo de energia utiliza uma estrutura metálica de alumínio, com uma estrutura totalmente fechada. 3.2 Bancada de treino A bancada de treino utiliza uma estrutura em alumínio. Possui 4 rodízios universais na parte inferior, com 2 disjuntores em cada rodízio. O instrutor pode ser movido ou parado com facilidade. O painel da bancada tem 25 mm de espessura, é feito de substrato de alta densidade e passa por um processo de tratamento anti-chamas de alta temperatura e pressão. Equipada com três gavetas com calhas deslizantes e 2 armários com sistema de encaixe. A estrutura é sólida e fiável, com um design atraente. 3.3 Painel de controlo de energia (1) Entrada de energia trifásica de cinco fios, testada com disjuntor diferencial residual (DR), possui um botão de paragem de emergência para interromper a energia em caso de emergência. (2) Equipada com indicador de energia, tomada de saída padrão europeu e tomadas de saída de energia de 4 mm com proteção contra curto-circuito. (3) Equipada com interruptor de proteção do motor CA, fonte de alimentação CA interna e função de proteção contra curto-circuitos. (4) Interno com corrente alternada, com função de proteção contra curto-circuito. 4 Conteúdo da formação 4.1 Experiência eletroquímica com condensador monofásico (1) Teste estático de condensador monofásico (2) Teste de princípio, características e função de condensador monofásico (3) Controlo da função de arranque de condensador monofásico (4) Controlo de comutação de condensador monofásico de duplo valor 4.2 Experiência com motor assíncrono trifásico de gaiola de esquilo (1) Princípio e características do motor assíncrono trifásico de gaiola de esquilo (2) Teste estático de motor assíncrono trifásico de gaiola de esquilo (3) Teste de função de motor assíncrono trifásico de gaiola de esquilo (4) Controlo de conversão positiva e negativa de motor assíncrono trifásico de gaiola de esquilo (5) Controlo de arranque Y-△ de motor assíncrono trifásico de gaiola de esquilo (6) Controlo de relé de sobrecorrente com retardamento térmico de motor assíncrono trifásico de gaiola de esquilo (7) Controlo de arranque e paragem com retardamento de motor assíncrono trifásico de gaiola de esquilo por relé temporizado (8) Arranque e paragem com fim de curso de motor assíncrono trifásico Controlo (9) Controlo de fim de curso para motor assíncrono trifásico com interruptor de fim de curso para avanço e inversão (10) Controlo de comutador de proximidade tipo indução para motor assíncrono trifásico (11) Controlo de interruptor de proximidade capacitivo para motor assíncrono trifásico (12) Comando de interruptor conversor Y-△ para motor assíncrono trifásico 4.3 Experiência com motores de anéis deslizantes com enrolamento trifásico (1) Princípio e características dos motores de anéis deslizantes com enrolamento trifásico (2) Ensaio estático de motores de anéis deslizantes com enrolamento trifásico (3) Ligação e função de motores de anéis deslizantes com enrolamento trifásico (4) Teste de especificação de funções de motores de anéis deslizantes com enrolamento trifásico (5) Controlo de arranque e paragem de motores de anéis deslizantes com enrolamento trifásico (6) Aplicação de arranque com rotor de anéis deslizantes Fornecimento de manual de utilizador em inglês e vídeo de demonstração da experiência
