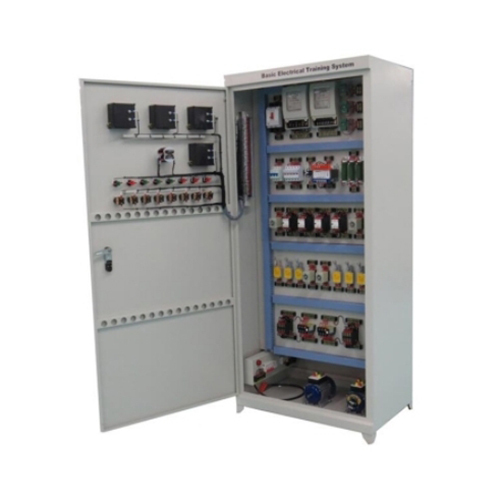

MR175E Sistema Básico de Treinamento em Eletricidade, Equipamentos de Formação Profissional, Modelo de Ensino, Treinamento em Habilidades Elétricas 1 Visão geral do produto 1.1 Perfil Este produto é utilizado no treinamento de eletricistas (incluindo eletricistas básicos, intermediários e avançados). O gabinete de avaliação para eletricistas utiliza circuitos de iluminação. A operação prática do circuito de controle elétrico do motor elétrico é uma habilidade indispensável para o treinamento. É também necessária para todos os níveis de profissionais da área elétrica. O conteúdo do domínio também é o conteúdo de exame e avaliação estipulado pelo Ministério do Trabalho para o “Padrão de Grau de Tecnologia Elétrica” e o “Certificado de Operação Elétrica”. O dispositivo geral de avaliação e treinamento para eletricistas inclui experimentos e operações práticas, como circuitos de iluminação e circuitos de controle de acionamento elétrico. Fiação e outros itens. Para cultivar as habilidades básicas e de fiação dos alunos na prática, o gabinete de laboratório para eletricistas enriquece significativamente o conteúdo do ensino em sala de aula e no estágio, melhora a qualidade do ensino no estágio e permite que os alunos dominem rapidamente o conhecimento de habilidades práticas e pratiquem habilidades de fiação, para que o treinamento e o estágio possam ser realizados com sucesso. A operação está migrando para um novo campo, adequado para o ensino e avaliação do treinamento de habilidades de faculdades vocacionais superiores, escolas vocacionais superiores, escolas vocacionais secundárias e escolas técnicas. 1.2 Característica (1)Utilizando a posição de espaço de dupla face, o gabinete é equipado com medidor de watt-hora monofásico, lâmpada fluorescente, lâmpada incandescente, interruptor de controle duplo, interruptor de controle de som e luz, interruptor de toque, tomada, etc., e equipamentos elétricos necessários para completar vários circuitos de iluminação. Controlar uma variedade de aparelhos elétricos de baixa tensão, como disjuntores diferenciais residuais, fusíveis, transformadores de corrente, contatores, relés intermediários, relés temporizados, relés térmicos, chaves de deslocamento, botões, sinalizadores luminosos, chaves de transferência, voltímetros, amperímetros e medidores de energia trifásicos de quatro fios, etc. Para prolongar a vida útil do aparelho elétrico e reduzir o consumo de materiais, os contatos dos aparelhos elétricos são conectados aos terminais, e os alunos só precisam conectar os fios e treinar nos terminais para garantir a durabilidade dos componentes elétricos. O gabinete de treinamento técnico também está equipado com um motor auxiliar, que pode ser usado para vários experimentos. (2) O motor está totalmente equipado e pode ser usado em combinação para completar o conteúdo de treinamento de vários cursos. (3) A plataforma de treinamento possui um bom sistema de proteção de segurança. 2. Capacidade técnica (1) Potência de entrada: sistema trifásico de cinco fios 380V±10% 60Hz (2) Dimensões: 720mm × 550mm × 1800mm (3) Capacidade da máquina: <1,5KVA (4) Peso: <220kg (5) Condições de operação: Temperatura ambiente -10 °C ~ +40 °C Umidade relativa <85% (25 °C) 3. Composição do produto 3.1 Parte de treinamento do circuito de iluminação Esta parte contém medidor de energia monofásico, lâmpada fluorescente, lâmpada incandescente, interruptor de controle duplo, interruptor de controle de som e luz, interruptor de toque, tomada, etc., para atender aos requisitos de ensino e experimentação. 3.2 Parte de treinamento do controle elétrico Esta parte contém uma variedade de aparelhos elétricos de baixa tensão, como disjuntores diferenciais residuais (DR), fusíveis, transformadores de corrente, contatores, relés intermediários, relés temporizados, relés térmicos, chaves de deslocamento, botões, luzes de sinalização, chaves de transferência, voltímetros, amperímetros e medidor de circuito trifásico de quatro fases, etc., para atender aos requisitos de ensino e experimentação. 3.3 Parte do gabinete (1) Entrada de energia trifásica de cinco fios. (2) Possui luzes indicadoras de energia e terminais de saída de energia de segurança. (3) Controlado por disjuntor diferencial residual (DR), saída de energia trifásica e monofásica. 3.4 Componentes equipados (1) Motor assíncrono trifásico CA de gaiola de esquilo (2) Motor assíncrono trifásico CA de gaiola de esquilo (com interruptor centrífugo) 4 Experimentos que podem ser realizados Painel de controle elétrico Experimento 1: Controle de partida direta de motor assíncrono trifásico Experimento 2: Circuito de controle de partida por contator de motor assíncrono trifásico Experimento 3: Circuito de controle de travamento automático de contator de motor assíncrono trifásico Experimento 4: Circuito de controle manual de partida com redução de tensão em série com estator de motor assíncrono trifásico Experimento 5: Circuito de controle automático de partida com redução de tensão em série com estator de motor assíncrono trifásico Experimento 6: Circuito de controle automático de partida Y-△ Experimento 7: Controle de avanço e reversão de motor assíncrono trifásico com travamento automático por contator Experimento 8: Controle de avanço e reversão de contator de motor trifásico com travamento automático por botão Experimento 9: Travamento automático duplo Controle de avanço e reversão de motor assíncrono trifásico Experimento 10: Circuito de controle de partida e frenagem reversa com redução unidirecional para motor assíncrono trifásico Experimento 11: Controle de frenagem dinâmica de motor assíncrono trifásico Experimento 12: Controle sequencial de
