MR281E Kit de experiências de eletrónica analógica, ferramentas e equipamentos para formação profissional, equipamentos para formação industrial, formação em competências elétricas.
Entrada de alimentação
CA 220V±10%, 50Hz
Saída da fonte de alimentação
CC: -5V~-12V Ajustável
Fonte de sinal CC ajustável
Canal duplo -0,5V a +0,5V, -5V a +5V, dois níveis de regulação contínua

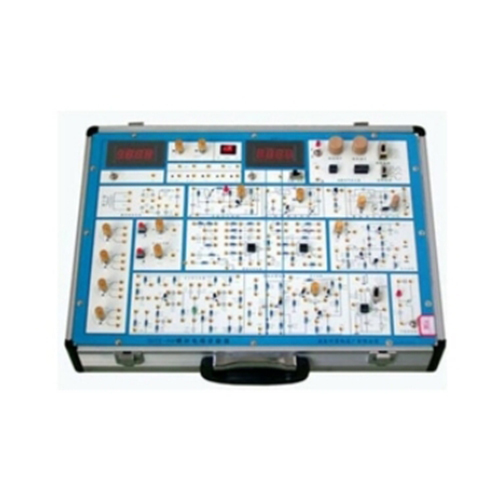

MR281E Kit de experiências de eletrónica analógica, ferramentas e equipamentos para formação profissional, equipamentos para formação industrial, formação em competências elétricas. Introdução do Produto: A caixa de experiências de circuitos analógicos concentra todos os módulos experimentais numa única placa de circuito, com os cabos de saída ligados através de conectores de encaixe. Assim, o aluno pode montar o circuito de acordo com o projeto experimental, desenvolvendo o raciocínio e a capacidade de iniciativa. Além disso, alarga a aplicabilidade da caixa de experiências. Tendo por base o conteúdo programático da disciplina "Fundamentos da Tecnologia Electrónica para o Ensino Superior", a caixa de experiências de circuitos analógicos abrange todo o conteúdo experimental da disciplina "Fundamentos da Electrónica Analógica". Trata-se de um equipamento experimental de última geração para disciplinas de eletrónica, circuitos eletrónicos e outras áreas, oferecido por instituições de ensino superior, escolas técnicas e universidades de formação profissional. A caixa de experiências de circuitos analógicos concentra todos os módulos experimentais na placa de circuito impresso, com ligações de cabos e ligações de cabos. Conteúdo da caixa de experiências: 1. Fonte de alimentação: entrada: CA 220V±10%, 50Hz Saída: CC: -5V a -12V ajustável, I≥0,2A CC: +5V a +27V ajustável, I≥0,2A CC: ±12V, +5V, I≥0,2A O circuito acima possui proteção contra sobrecorrente e função de autorrecuperação. CA V: 7,5V×2; CA I≥0,15A 2. Fonte de sinal CC ajustável: Canal duplo -0,5V a +0,5V, -5V a +5V, com regulação contínua em duas posições. 3. Fonte de sinal de baixa frequência: 2Hz-20kHz 0-10V (recentemente adicionada) Pode gerar ondas quadradas, triangulares e sinusoidais, respetivamente. 4. Frequencímetro digital e voltímetro CC (possui A9, não possui A6) 5. Circuito de componentes discretos Circuito de retificação, suavização e regulação de tensão. Circuito amplificador de estágio único Circuito amplificador de dois níveis com acoplamento RC Circuito amplificador de realimentação negativa Seguidor de emissor Amplificador diferencial Circuito amplificador de potência com simetria complementar Conjunto de potenciómetros Resistências, capacitâncias e díodos Transistores, válvulas de efeito de campo, transístores de silício, etc. 6. Circuito analógico integrado Dois amplificadores operacionais independentes (741), amplificador de potência integrado (LM386) O operador pode configurar as áreas de expansão da placa de acordo com a necessidade Características principais A parte frontal da placa de experiências desta caixa experimental utiliza verniz texturado importado, com diagramas e símbolos de princípio. Está equipada com os componentes correspondentes, permitindo ao aluno melhorar o seu conhecimento prático. A parte que necessita de medição e observação é instalada em conectores de bloqueio, facilitando a operação, sendo fiável, isenta de manutenção, simples e direta. O circuito experimental adota um design de circuito unitário. Cada circuito unitário baseia-se num circuito básico, e diferentes componentes são ligados como parâmetros do circuito, ou de acordo com diferentes combinações de circuitos unitários, permitindo satisfazer diferentes requisitos experimentais. Esta caixa de experiências é composta por um perfil integrado de liga de alumínio, com cores e modelagem elegantes, sendo resistente e fiável, sem deformação, leve, com bom isolamento e desempenho de segurança, tampa fácil de abrir e fechar, e com um exterior agradável. Projeto Experimental 1. Circuito amplificador de estágio único 2. Circuitos amplificadores de dois níveis 3. Circuito amplificador de realimentação negativa 4. Seguidor de emissor 5. Amplificador diferencial 6. Circuito de operação proporcional-somativa 7. Circuito integral e diferencial 8. Circuito gerador de ondas 9. Filtro ativo de potência 10. Comparador de tensão 11. Circuito integrado oscilador RC de onda sinusoidal 12. Amplificador de potência integrado 13. Filtro retificador e circuito regulador shunt 14. Circuito regulador em série 15. Estabilizador de tensão integrado 16. Oscilador RC de onda sinusoidal 17. Oscilador LC e amplificador seletivo de frequência 18. Circuito de comutação corrente/tensão 19. Circuito de comutação tensão/frequência 20. Amplificador de potência de simetria complementar 21. Circuito inversor de forma de onda 22. Experiência com tubo de efeito de campo (novo) 23. Circuito experimental controlado por silício (novo) Configuração: uma unidade principal para experiências Uma linha de alimentação de três condutores Um guia de experiências 35 linha experimental de extremidade dupla
