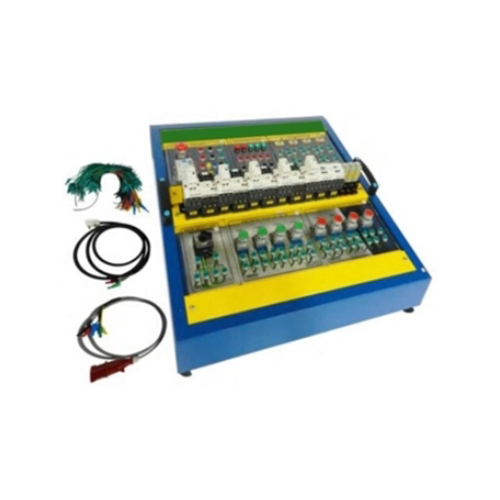

MR204E Equipamento de treinamento para placa de controle elétrico de ar condicionado, equipamento educacional universitário, máquina elétrica. 1. Visão Geral A placa de controle elétrico para ar condicionado Minrry foi projetada para o estudo da fiação de componentes de controle elétrico, bem como suas funções, utilizados em sistemas de ar condicionado e refrigeração. O simulador apresenta componentes de controle elétrico para montagem em trilho DIN e painel, utilizados no controle elétrico de ar condicionado. Este sistema permite que os alunos selecionem o módulo e projetem sua própria fiação em diversos circuitos. O aluno também é apresentado aos circuitos de controle de refrigeração e ar condicionado mais comuns, como sistema de fabricação de gelo, sistema de ar condicionado de janela, sistema de refrigerador doméstico, sistema de refrigeração de ciclo reverso, chiller de água, sistema de ar condicionado comercial e sistema de refrigeração industrial. A bancada de trabalho está disponível como uma unidade de estrutura e acomoda até um aluno. O sistema de trilhos de dois níveis mantém os módulos firmemente no lugar. As conexões elétricas para cada componente são disponibilizadas em terminais ou soquetes de segurança de 4 mm. A fiação do componente aos terminais também possui código de cores para aprimorar a experiência de aprendizado do aluno. As interconexões entre os painéis e componentes são feitas por meio de cabos de teste. O simulador acompanha um manual de experimentos completo, que contém diversos experimentos. O manual do experimento guia os alunos por meio de procedimentos passo a passo. Ele fornece a base teórica necessária para permitir que os alunos concluam os objetivos com sucesso. 2. Dados técnicos 1. A estrutura da caixa de aço, os componentes de controle elétrico através do painel transparente são fixados dentro do corpo da caixa, todos os contatos são feitos através de conexão com fio ao terminal de teste, os alunos podem ver claramente a estrutura e o modo de conexão de cada componente. 2. O painel transparente pode ser movido de forma flexível, permitindo a substituição dos componentes elétricos conforme a necessidade. 3. As dimensões gerais são: 650 * 800 * 200 mm. 4. A entrada de energia: AC380V, 5A, através de conector seguro de acesso industrial.. 3. Componentes inclusos 1) Unidade principal (1 unidade) 2) Fonte de alimentação (1 unidade) 3) Módulo de lâmpada indicadora (1 unidade) 4) Módulo de interruptor de alavanca (1 unidade) 5) Módulo de interruptor seletor (1 unidade) 6) Módulo de interruptor de botão de partida (1 unidade) 7) Módulo de interruptor de botão de parada (1 unidade) 8) Contator CA, três contatos principais, bobina 2NA2NF 220 volts (4 unidades) 9) Relé de retardo de tempo, bobina 220 V (3 unidades) 10) Relé de sobrecarga térmica trifásico (4 unidades) 11) Relé intermediário, bobina 220 V (3 unidades) 12) Cabo elétrico de segurança (30 unidades - amarelo, verde, vermelho, azul, preto) 13) Cabo de alimentação (2 unidades - 1 unidade - 220 V e 1 unidade - 380 V) 5. Lista de experimentos 5.1 Familiarização com componentes de controle elétrico 5.2 Circuitos em série, paralelo e série-paralelo 5.3 Aplicação do circuito no sistema de controle da máquina de gelo 5.4 Circuito básico de controle de ar condicionado de janela 5.5 Circuito básico de refrigerador doméstico 5.6 Aplicação de sobrecarga térmica no circuito de controle de refrigeração e ar condicionado 5.6.1 Familiarização e seleção da proteção contra sobrecarga térmica 5.6.2 Aplicação e teste de sobrecarga térmica em circuito CA monofásico 5.6.3 Aplicação e teste de sobrecarga térmica em circuito CA trifásico 5.7 Aplicação de relé de controle, relé de retardo de tempo ligado e contator magnético em sistema de refrigeração e ar condicionado de ciclo geral 5.8 Aplicação de partida estrela-triângulo automática no circuito de controle de refrigeração e ar condicionado 5.9 Partida estrela-triângulo manual-automática usando chave seletora manual-desligada-automática (MOA) 5.10 Circuito de controle elétrico de sistema de ciclo reverso com válvula solenoide de reversão 5.11 Circuito de controle elétrico de chiller de água com resfriamento a água Condensador 5.12 Circuito de Controle Elétrico de Ar Condicionado Comercial com Resfriamento a Água Condensador 5.13 Circuito de Controle Elétrico de Sistema de Refrigeração Industrial 5.14 Ar Condicionado com Circuito de Intertravamento Sequencial Manual/Automático de 4 Etapas
